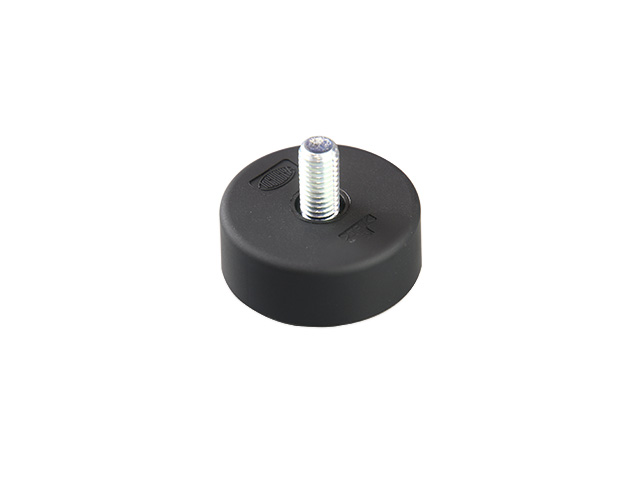

小型のアジャスターフットです。
樹脂製ですが高いグリップ力があります。
ねじ長さが短いため、手締めで容易に締結可能です。
-
-

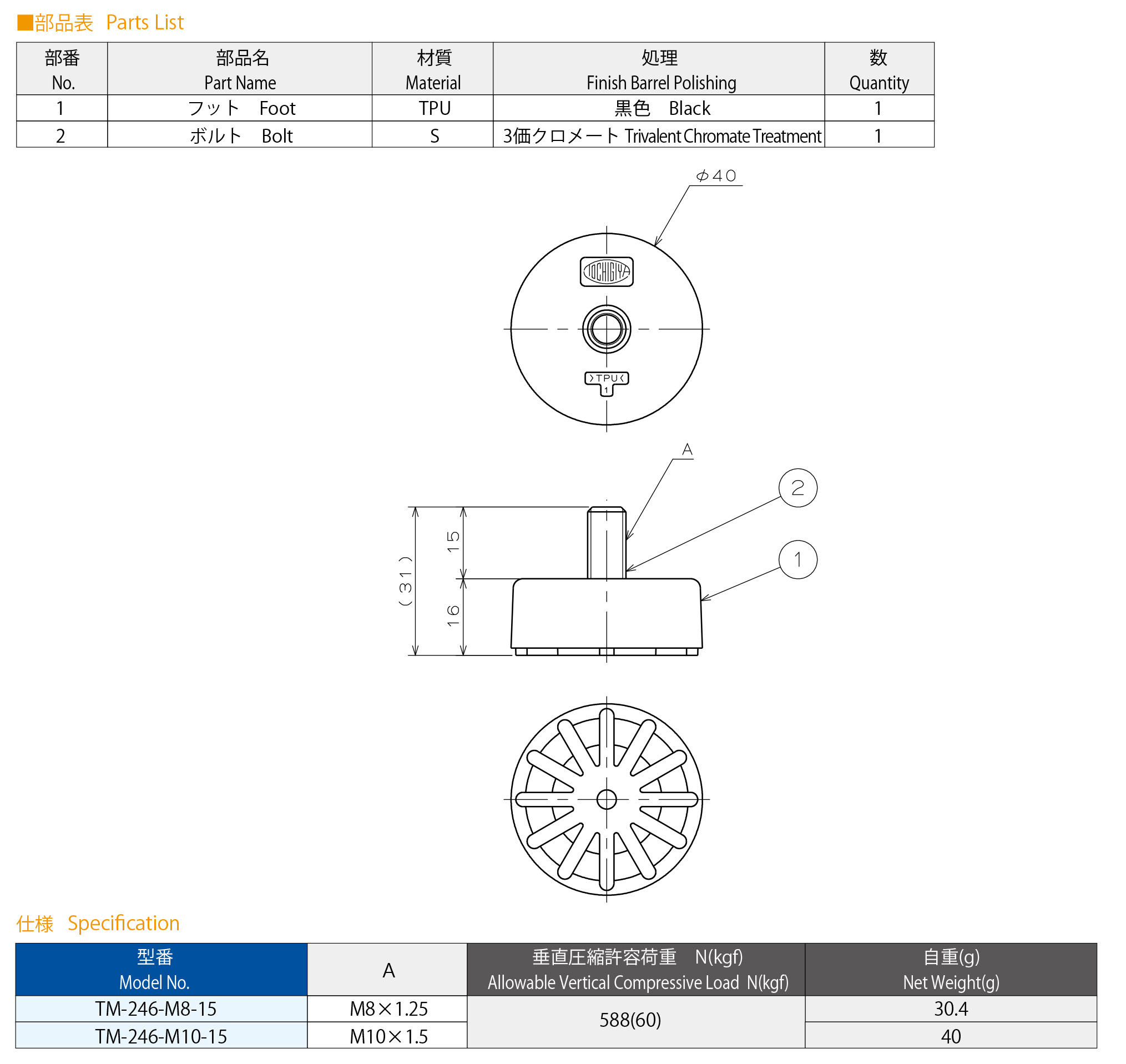

仕様図
カタログPDFを見る
※文中の（頁）は「栃木屋総合カタログ 71」の頁となります。
CADデータダウンロード
2D
DXF
3D
STP
IGS
X_T
SAT
PDF
TM-246-M8-15
アジャスタープラスチックフット（高グリップ型）
Plastic Level Adjuster (High grip force/ TPU)
¥175（税抜）
¥193（税込）
数量：
日本語
ENGLISH

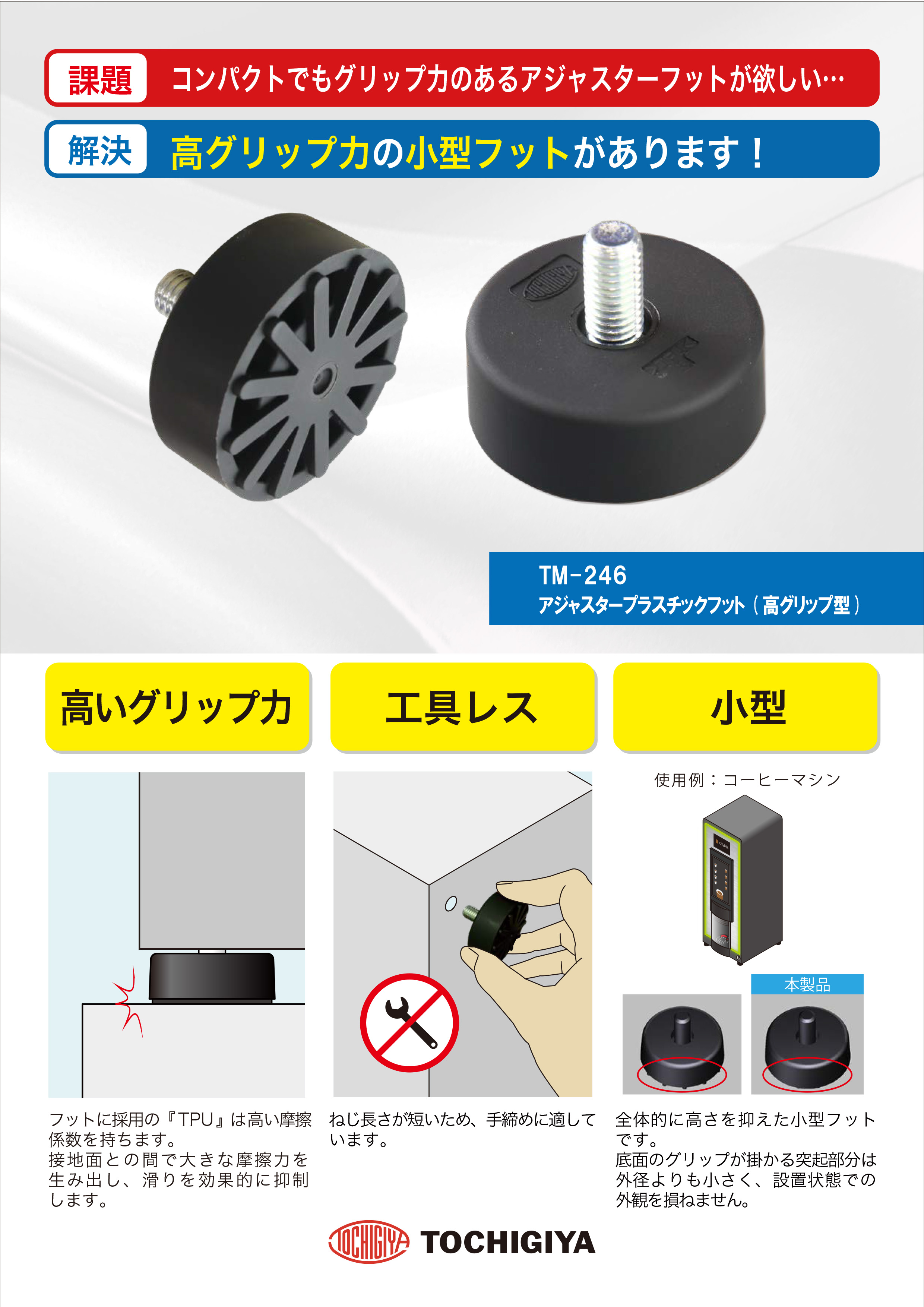

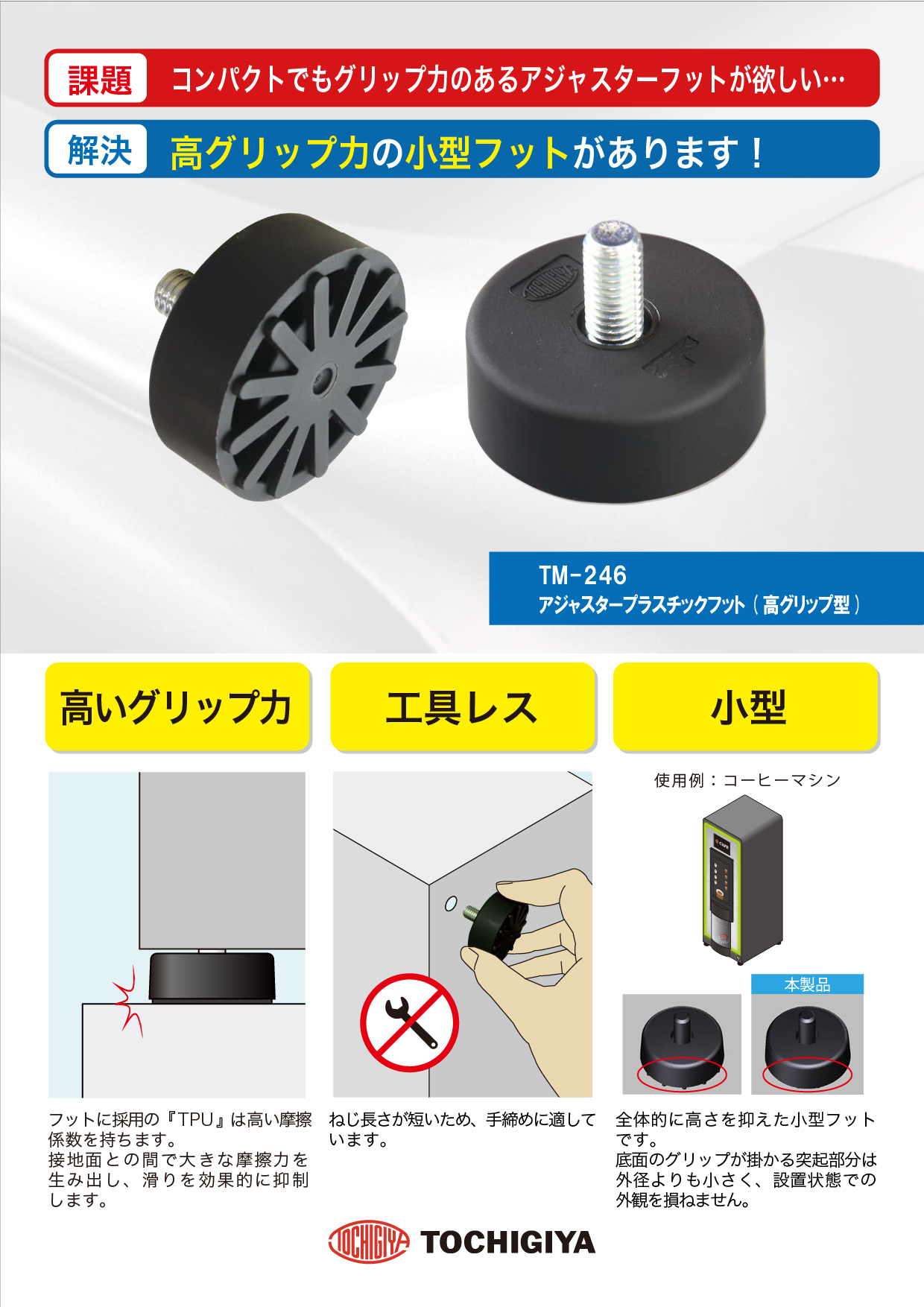

特長
Characteristic
This is the small adjuster foot.
It is made by resin and has high grip force.
It can be installed without any tools, even can be fasten with hands because its screw is short.
It is made by resin and has high grip force.
It can be installed without any tools, even can be fasten with hands because its screw is short.
用途
ドリンクディスペンサー・卓上機器・什器・事務機器等
Application
Drink dispenser/ Tabletop equipment/ Furniture/Office automation appliances,etc.
注意事項
高さ調整を行う際は圧縮荷重をかけないでください。ボルトを最後まで締め付ける場合は、製品の変形防止のため締付抵抗が発生した時点で締め付けを止めてください。
Note
Do not add compression weight when you adjusting its height.Do not continue tightening once resistance is felt, as this may cause deformation of the product.
| 型番 | 商品名 | 価格（税抜） | 価格（税込） | 詳細・注文 |
|---|---|---|---|---|
|
TM-246-M8-15 |
¥175 |
¥193 |
|
|
|
TM-246-M10-15 |
¥190 |
¥209 |
|
スクロールできます
| タイプ | 材質 | 垂直圧縮許容荷重[kN(kgf)] | 高さ(mm) | ねじ長さ(mm) | ねじ径 |
|---|---|---|---|---|---|
| 標準型 | 鉄 | 0.588（60） | 31 | 15 | M8 |
| 標準型 | 鉄 | 0.588（60） | 31 | 15 | M10 |
