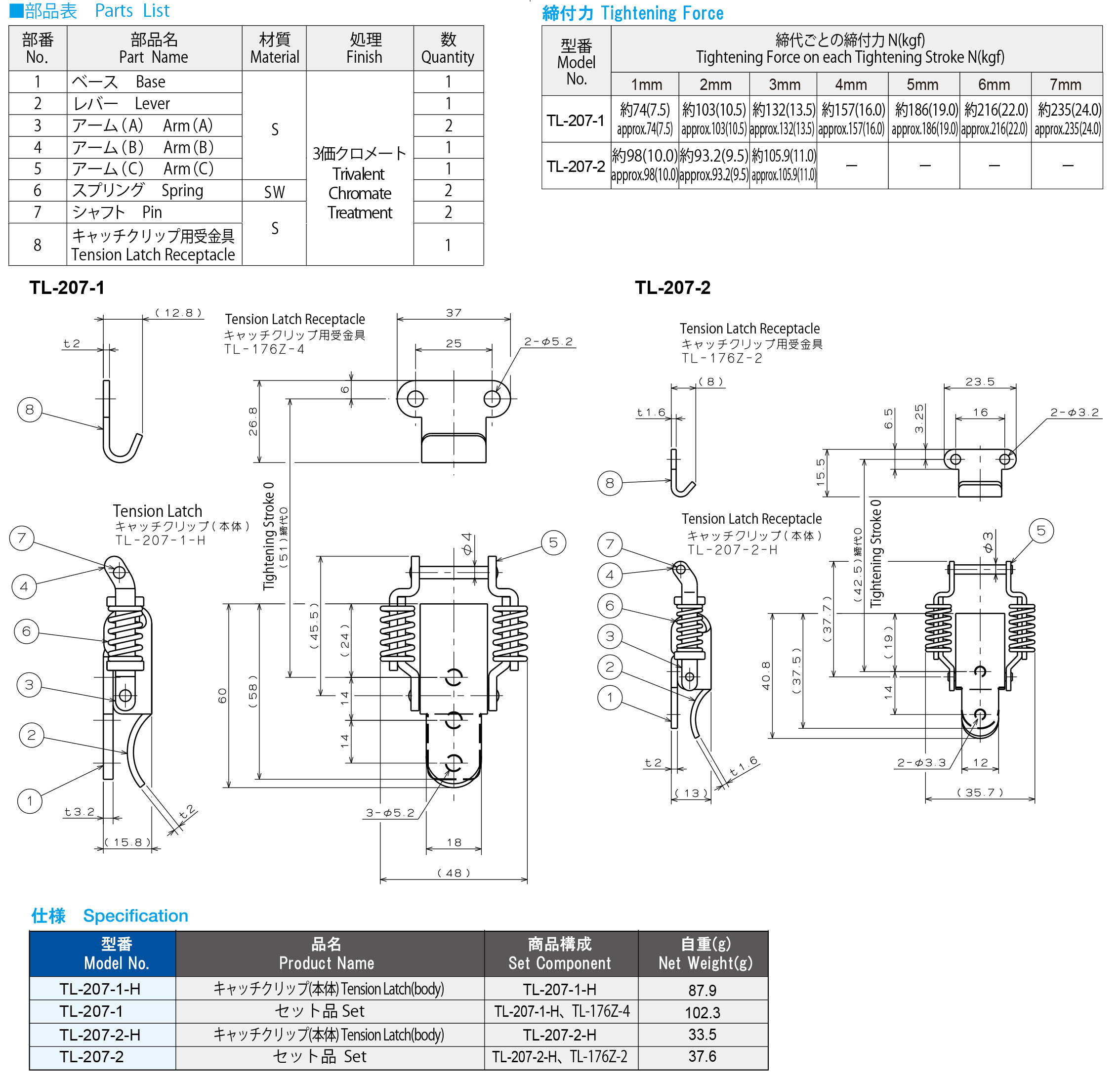

仕様図
カタログPDFを見る
※文中の（頁）は「栃木屋総合カタログ 71」の頁となります。
CADデータダウンロード
2D
DXF
3D
STP
IGS
X_T
SAT
PDF
日本語
ENGLISH
特長

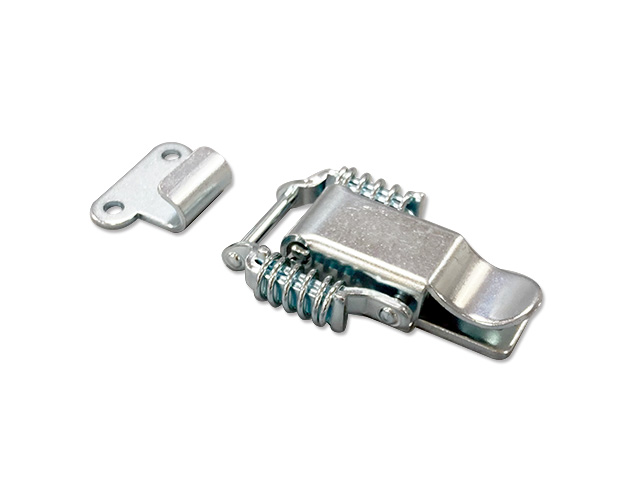

スプリングによる締付力があるアームキャッチです。
Characteristic
Springs help to insure tight latching.
用途
計測機器・工作機械・建設機械・車輛用等
Application
Measuring instruments / Machine tools / Construction machines / Vehicles , etc.
■締付力/■Tightening Force
| 型番/Model No. | 締代ごとの締付力 N(kgf)/Tightening Force on each Tightening Stroke N(kgf) | ||||||
|---|---|---|---|---|---|---|---|
| 1mm | 2mm | 3mm | 4mm | 5mm | 6mm | 7mm | |
| TL-207-1 | 約74.5（7.5） /approx.74.5（7.5） |
約103（10.5） /approx.103（10.5） |
約132（13.5） /approx.132（13.5） |
約157（16.0） /approx.157（16.0） |
約186（19.0） /approx.186（19.0） |
約216（22.0） /approx.216（22.0） |
約235（24.0） /approx.235（24.0） |
| TL-207-2 | 約98（10.0） /approx.98（10.0） |
約93.2（9.5） /approx.93.2（9.5） |
約105.9（11.0） /approx.105.9（11.0） |
－ | － | － | － |
