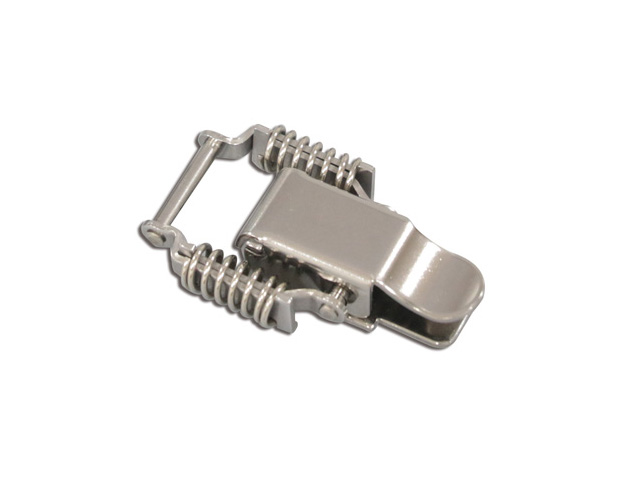

TL-207SUS-2-H
ステンレスキャッチクリップ
Tension Latch
¥410（税抜）
¥451（税込）
数量：
日本語
ENGLISH
特長
スプリングによる締付力があるステンレス製のアームキャッチです。
Characteristic
The latch is made of stainless steel.Springs help to insure tight latching.
用途
計測機器・工作機械・建設機械・車輛用等
Application
Measuring instruments / Machine tools / Construction machines / Vehicles , etc.
注意事項
TL-207SUS-2の取付ねじに座金を併用されますと、シャフト部品と干渉する恐れがあります。緩みの懸念には、ねじロックのご使用をおすすめ致します。
Note
When using washers with the mounting screws for TL-207SUS-2, there is a risk of interference with the shaft components.To avoid the risk of loosening, the use of a thread-locking adhesive is highly advisable.
■締付力
| 型番 | 締代ごとの締付力 N(kgf) | ||||
|---|---|---|---|---|---|
| 1mm | 2mm | 3mm | 4mm | 5mm | |
| TL-207SUS-1 | 約98（10.0） | 約132（13.5） | 約172（17.5） | 約201（20.5） | 約226（23.0） |
| TL-207SUS-2 | 約69（7.0） | 約83（8.5） | 約98（10.0） | 約108（11.0） | － |
■Tightening Force
| Model No. | Tightening Force on each Tightening Stroke N(kgf) | ||||
|---|---|---|---|---|---|
| 1mm | 2mm | 3mm | 4mm | 5mm | |
| TL-207SUS-1 | approx.98（10.0） | approx.132（13.5） | approx.172（17.5） | approx.201（20.5） | approx.226（23.0） |
| TL-207SUS-2 | approx.69（7.0） | approx.83（8.5） | approx.98（10.0） | approx.108（11.0） | － |
